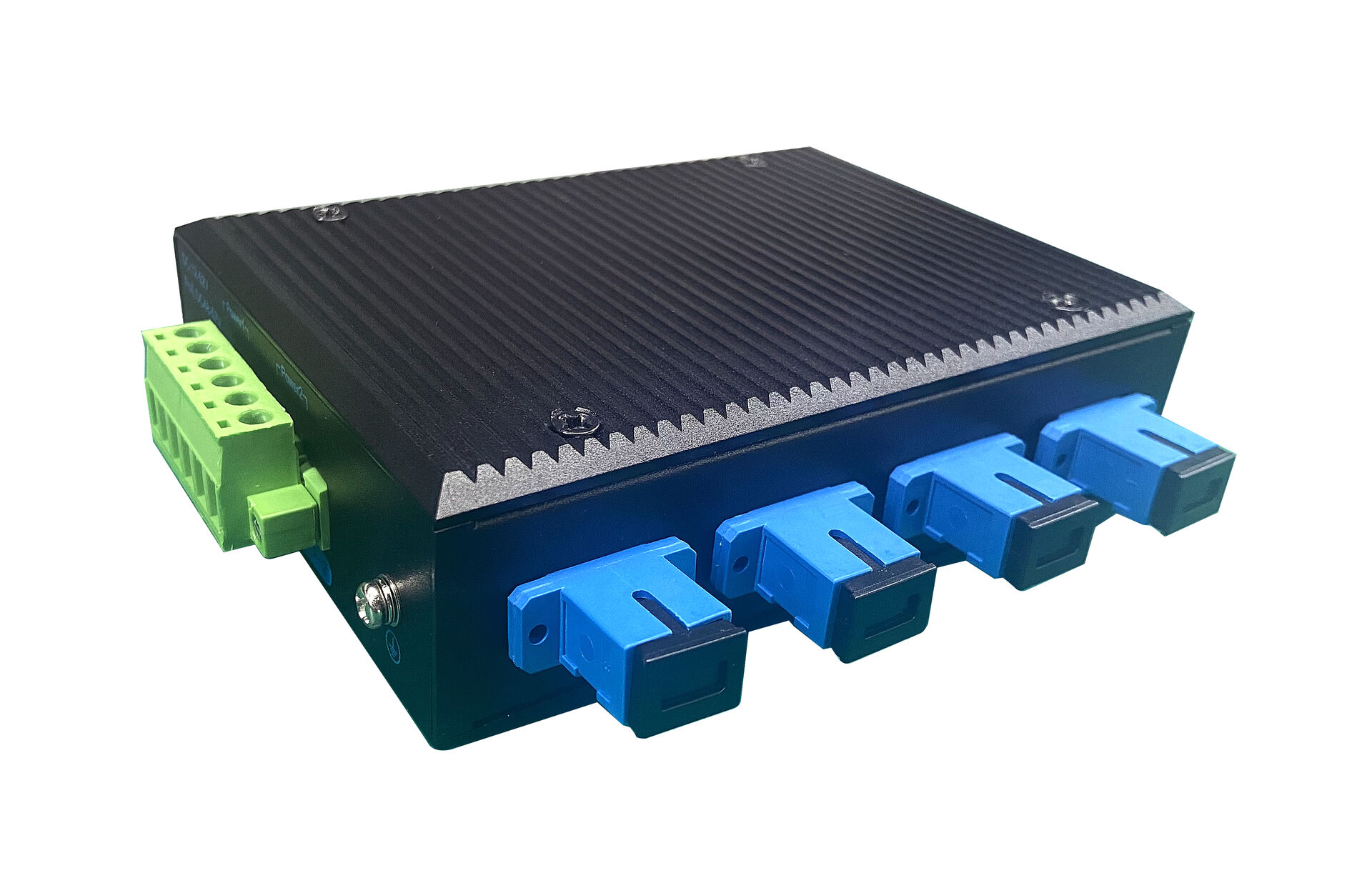

ゼクス5BP -2    バイパス産業用光モジュール

Bypass 産業用モジュール ZX5BP-2 は、低損失、高安定性、高信頼性を特長としています。光通信システムの監視・保護に欠かせない製品であり、高密度光通信システムへの接続が可能です。低消費電力、アルミ製ハウスによる IP40 保護。ファンレス設計 ノイズ干渉がないことを保証すると同時に、-20〜70℃の動作温度と優れたEMC性能をサポートし、過酷な産業環境での安定した作業を保証します

バイパス モジュールのパラメータ

-プラグアンドプレイ

-電源インターフェース: 標準産業用端末

極性保護：サポート

・光ファイバーインターフェース：SC（シングルモードシングルファイバー）

-動作電圧：DC 12-52V

-動作温度: - 20 ~ 7 0 °C

-保管温度: -40 °C ～ +8 5 °C

・取付：ガイドレール式

サイズ： 118×85.8×33.5mm

応用 シナリオ

・光伝送システムでのスイッチング監視を有償で

-コストをかけて光ネットワークを保護および復元する

-光ファイバーセンサーおよびネットワークテストシステム、デバイスのインストールおよびチューニング

バイパス技術:

バイパス インターフェイス

ByPassOptical バイパス保護メカニズム:

他のスイッチと接続するためのポート B1.B3、

互いに接続するポートB2、B4

バイパススイッチ接続

バイパス動作原理:

バイパスアプリケーション:

知らせ：

1、バイパスモジュールは産業用スイッチと同じ電力を使用することです

2、バイパス デバイスは、カスケードまたはリング ネットワーク上に存在できます。

3 、バイパス装置は電源遮断保護装置です。光ファイバーは、デバイスの電源がオフのときにのみ機能するように切り替えることができます。
